Siebloses Gebäude zur pneumatischen Sandherstellung
  • Siebloses Gebäude zur pneumatischen Sandherstellung

Siebloses Gebäude zur pneumatischen Sandherstellung

Die von der Jiangsu Jinengda Company entwickelte sieblose Luftreaktions-Trockensandherstellungsanlage AF nutzt aerodynamische Prinzipien und kombiniert die Technologie der verteilten Polarisation, um ein neuartiges System für hergestellten Sand zu schaffen. Zur Kernproduktionsausrüstung gehören eine Formmaschine und ein pneumatischer AF-Luftzerlegungs-Sand- und Kiesklassierer. Es besteht aus einer Zuführung, einem Nassmischer, einem Staubsammler, einem Schlamm- und Pulversammler und einem intelligenten Steuerungssystem. Dieses Regelsystem mit geschlossenem Regelkreis nutzt als Kerntechnologie die Online-Feinheitsmodulanpassung. Diese Anlage ist derzeit mit verschiedenen Produktionskapazitäten verfügbar: 1000 t/h, 750 t/h, 500 t/h, 350 t/h, 250 t/h und 150 t/h. Es kann nicht nur künstlich abgebautes Gestein und natürliche Kieselsteine, sondern auch Rückstände mit hohem Schlamm- und Wassergehalt zu hochleistungsfähigem Kunstsand verarbeiten. Diese hochwertige Sandproduktionslinie bietet eine hohe Produktionskapazität, zuverlässige Leistung, erhöhte Energieeffizienz und eine verbesserte Umweltverträglichkeit.

Anfrage senden
VORV：Kein vorheriger ArtikelNÄCH：Kein nächster Artikel
Product AdvantagesWorking PrincipleTechnical Specifications

Produktvorteile

  1. Große Verarbeitungskapazität mit einer Sandproduktionskapazität von bis zu 1.000 Tonnen/Stunde.
  2. Hohe Anpassungsfähigkeit, geeignet für die Verarbeitung von Rückständen, Abfallmaterialien und Industrieabfällen mit hohem Feuchtigkeits- und Schlammgehalt.
  3. Geringe Vibration, zuverlässige Leistung.
  4. Zentralisierte Ausrüstung, geringer Platzbedarf und umweltfreundlicher.
  5. Geringe Investition, hoher wirtschaftlicher Nutzen.

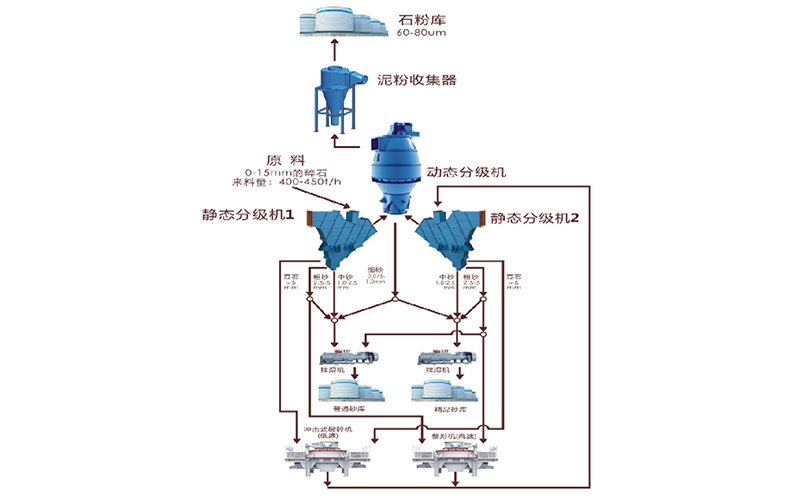

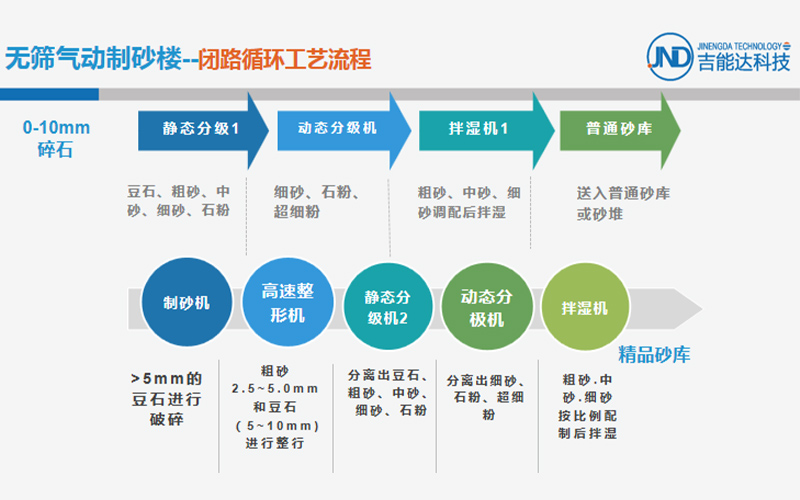

Funktionsprinzip

  1. Die sieblose pneumatische Sortiertechnologie ersetzt Vibrationssiebe mit kleinem Durchmesser von 2,5 mm und 1,25 mm und kombiniert Entstaubung und Sortierung in einem Arbeitsgang für hohe Effizienz.
  2. Einstellbare Rotorgeschwindigkeit und Luftmenge trennen fünf Partikelgrößen: 0–0,075, 0,075–0,63, 0,63–1,18, 1,18–2,36, 2,36–4,75 und >4,75.
  3. Der Kaskadenbeschicker regelt präzise das Verhältnis von Zentralbeschickung zu Kaskadenbeschickung, passt die Sand- und Kiesform an und kontrolliert den Feinanteil.
  4. Die Hochgeschwindigkeitsformmaschine erzeugt kubische Sand- und Kiespartikel mit geringem Flockenanteil, was zu einer hervorragenden Partikelform führt.
  5. Der Grading-Controller ermöglicht das Online-Mischen von Sand und Kies mit jeder gewünschten Abstufung und jedem gewünschten Feinheitsmodul.

Technische Spezifikationen
JQM-N×32 (64) Airbox-Pulsbeutel-Staubabscheidertechnologie

Technischer Parameter Modellll JQM3×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM7×32 - A JQM8×32 - A
Förderluftvolumen (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Filtergeschwindigkeit (m/min) 1,0 - 2,0}
Gesamtfilterfläche (m²) 93 124 155 186 248 310 372 434 496
Anzahl der Staubsammeleinheiten 3 4 5 6 4 5 6 7 8
Gesamtzahl der Filterbeutel 96 128 160 192 256 320 384 448 512
Widerstand des Staubsammlers (Pa) 1470 - 1770
Staubkonzentration des Einlassgases (g/Nm³) <1000
Staubkonzentration am Auslassgas (g/Nm³) <0,05
Staubsammeleffizienz (%) 99,5 - 99,999
Druck (Pa) Staubreinigung mit Druckluft (5 - 7)×10⁵
Verbrauch (Nm³/min) Staubreinigung mit Druckluft 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Anzahl (Stück) Elektromagnetisches Impulsventil 3 4 5 6 4 5 6 7 8
Spezifikation (Zoll) Elektromagnetisches Impulsventil 1 1/2" 2 1/2"
Menge (Stück) Hubventil 3 4 5 6 4 5 6 7 8
Spezifikation Ascheauslassventil 300×300mm, Motorleistung 1,1 kW
Spezifikation Schneckenförderer Φ315mm
Motorleistung des Reduzierers Schneckenförderer 2,2 kW
Staubreinigungsprogramm-Controller Die Eingangs- und Ausgangsspannung beträgt jeweils 220 V, die Controller werden von den Herstellern als passende Teile geliefert
Spezifikation des Filterbeutels Φ130×2450mm
Isolierschichtbereich 26.5 34 41 48.5 70 94 118 142 176

Technische Leistungstabelle des JQM-N×96 Airbox-Pulsbeutel-Staubsammlers

Technischer Parameter Modellll JQM3×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM7×32 - A JQM8×32 - A
Förderluftvolumen (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Filtergeschwindigkeit (m/min) 1,0 - 2,0
Gesamtfilterfläche (m²) 93 124 155 186 248 310 372 434 496
Anzahl der Staubsammeleinheiten 3 4 5 6 4 5 6 7 8
Gesamtzahl der Filterbeutel 96 128 160 192 256 320 384 448 512
Widerstand des Staubsammlers (Pa) 1470 - 1770
Staubkonzentration des Einlassgases (g/Nm³) <1000
Staubkonzentration am Auslassgas (g/Nm³) <0,05
Staubsammeleffizienz (%) 99,5 - 99,999
Druck (Pa) Staubreinigung mit Druckluft (5 - 7)×10⁵
Verbrauch (Nm³/min) Staubreinigung mit Druckluft 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Anzahl (Stück) Elektromagnetisches Impulsventil 3 4 5 6 4 5 6 7 8
Spezifikation (Zoll) Elektromagnetisches Impulsventil 1 1/2" 2 1/2"
Menge (Stück) Hubventil 3 4 5 6 4 5 6 7 8
Spezifikation Ascheauslassventil 300×300mm, Motorleistung 1,1 kW
Spezifikation Schneckenförderer Φ315mm
Motorleistung des Reduzierers Schneckenförderer 2,2 kW
Staubreinigungsprogramm-Controller Die Eingangs- und Ausgangsspannung beträgt jeweils 220 V, die Controller werden von den Herstellern als passende Teile geliefert
Spezifikation des Filterbeutels Φ130×2450mm}
Isolierschichtbereich 26.5 34 41 48.5 70 94 118 142 176

Technische Leistungstabelle des JQM-N×128 Airbox-Pulsbeutel-Staubsammlers

Technischer Parameter Modellll JQM6×128 - A JQM9×128 - A JQM10×128 - A JQM12×128 - A JQM14×128 - A JQM16×128 - A JQM18×128 - B JQM20×128 – B JQM22×128 - B JQM24×128 - B JQM24×128 - B JQM28×128 – B
Förderluftvolumen (m³/h) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
Filtergeschwindigkeit (m/min) 1,0 - 2,0
Gesamtfilterfläche (m²) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
Anzahl der Staubsammeleinheiten 6 9 10 12 14 16 18 20 22 24 26 28
Gesamtzahl der Filterbeutel 768 1152 1280 1530 1792 2048 2304 2560 2816 3072 3328 3584
Widerstand des Staubsammlers (Pa) 1470 - 1770
Staubkonzentration des Einlassgases (g/Nm³) <1300
Staubkonzentration am Auslassgas (g/Nm³) <0,05
Staubsammeleffizienz (%) 99,5 - 99,999
Druck (Pa) Staubreinigung mit Druckluft (5 - 7)×10⁵
Luftverbrauch (m³/min) Staubreinigung mit Druckluft 3.6 5.4 6 7 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
Anzahl (Stück) Elektromagnetisches Impulsventil 12 18 20 24 28 32 36 40 44 48 52 56
Spezifikation (Zoll) Elektromagnetisches Impulsventil 2 1/2"
Menge (Stück) Hubventil 6 9 10 12 14 16 18 20 22 24 26 28
Spezifikation Ascheauslassventil 400×400mm, Motorleistung 2,2 kW
Spezifikation Schneckenförderer Φ400mm Φ400mm
Motorleistung des Reduzierers Schneckenförderer 5,5 kW 5,5 kW
Luftförderer Wenn die Staubkonzentration im Einlassgas mehr als 700 g/Nm³ beträgt, verwenden Sie Staubabscheider mit geneigten Luftrinnen oder Schneckenförderer mit größerer Spezifikation
Staubreinigungsprogramm-Controller Die Eingangs- und Ausgangsspannung beträgt jeweils 220 V, die Controller werden von den Herstellern als passende Teile geliefert
Spezifikation des Filterbeutels Φ130×3060mm
Isolierschichtbereich 125 196 205 223 247 262 277 292 307 322 337 352
