Wirbelschichtstrahlmühle
  • Wirbelschichtstrahlmühle

Wirbelschichtstrahlmühle

Produktpartikelgröße: D50 einstellbar zwischen 1 und 45 μm.
Produktionskapazität: 0,1-10 t/h

Merkmale: Nach dem Abkühlen, Filtern und Trocknen wird Druckluft durch Düsen in einer Überschallströmung in die Mahlkammer eingeblasen. Der Druckunterschied verflüssigt das Material und das beschleunigte Material konvergiert am Schnittpunkt mehrerer Düsen, wodurch starke Stöße, Kollisionen, Reibung und Scherkräfte erzeugt werden, was zu einer Reduzierung der ultrafeinen Partikelgröße führt. Der Mahlprozess basiert auf den Kollisionen des Materials selbst, wodurch die Ausrüstung verschleißfest wird und hochreine Produkte entstehen. Hierbei handelt es sich um ein medienfreies Mahlen bei niedriger Temperatur, während des Prozesses kann ein Inertgasschutz verwendet werden.

Anwendbare Industrien: Feinchemie, Lebensmittel, Pharmazeutika, Mineralien und andere Industrien. Besonders geeignet zum Mahlen von Materialien mit hoher Härte, hoher Reinheit und hoher Wertschöpfung, insbesondere wärmeempfindlichen Materialien mit niedrigem Schmelzpunkt und zuckerhaltigen Materialien.

Anfrage senden
Product AdvantagesWorking PrincipleTechnical Specifications

Produktvorteile

  1. Partikelgrößenbereich (D50): 1–45 Mikrometer, mit ausgezeichneter Sphärizität und enger Partikelgrößenverteilung.
  2. Der Pulverisierungsprozess wird durch die Kollision der Materialien selbst erreicht, was zu einem vollständig autogenen Mahlen, hoher Produktreinheit und minimalem Geräteverschleiß führt.
  3. Die medienfreie Pulverisierung bei konstanter oder niedriger Temperatur eignet sich besonders für die Pulverisierung wärmeempfindlicher, niedrigschmelzender, zuckerhaltiger und flüchtiger Materialien.
  4. Geeignet für die Trockenpulverisierung verschiedener Materialien mit einer Mohs-Härte von 9 oder weniger, insbesondere für die Pulverisierung von Materialien mit hoher Härte, hoher Reinheit und hoher Wertschöpfung.
  5. Das gesamte System verfügt über eine geschlossene Pulverisierung, was zu einem geringen Staub- und Geräuschpegel führt und einen sauberen und umweltfreundlichen Produktionsprozess gewährleistet.
  6. Die Geschwindigkeit des Sichterrotors wird frequenzvariabel gesteuert, was eine flexible Anpassung der Partikelgrößenverteilung ermöglicht.
  7. Das Steuerungssystem ist programmierbar und einfach zu bedienen.
  8. Das optionale explosionsgeschützte Design und die Aufrüstbarkeit auf ein Stickstoffzirkulationssystem erfüllen die Anforderungen der ultrafeinen Pulverisierung von brennbaren, explosiven und oxidierbaren Materialien.

Funktionsprinzip

Die Luftstrommühle bildet zusammen mit einem Zyklonabscheider, einem Staubabscheider und einem Saugzuggebläse ein komplettes Pulverisierungssystem. Nach dem Filtern und Trocknen wird Druckluft mit hoher Geschwindigkeit durch eine Laval-Düse in die Pulverisierungskammer injiziert. Am Schnittpunkt mehrerer Hochdruckluftströme wird das Material durch Kollision, Reibung und Scherung wiederholt pulverisiert. Angetrieben durch die Saugkraft des Ventilators wird das pulverisierte Material durch den aufsteigenden Luftstrom zur Klassierungszone transportiert. Die starke Zentrifugalkraft, die von der schnell rotierenden Klassierturbine erzeugt wird, trennt die groben und feinen Materialien. Feine Partikel, die die erforderliche Partikelgröße erreichen, passieren das Klassierrad und werden im Zyklonabscheider und Staubsammler gesammelt, während die groben Partikel zur weiteren Pulverisierung in die Pulverisierungszone absteigen.

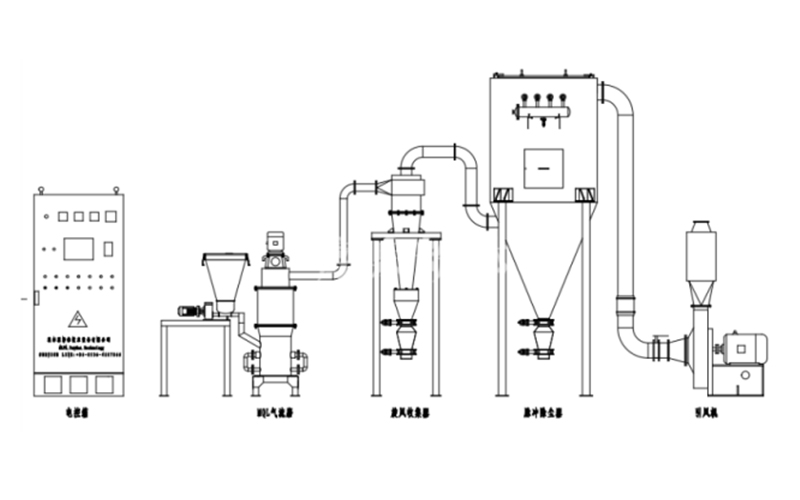

Prozessablaufdiagramm:

Technische Spezifikationen

Horizontaler Typ

Parameter/Spezifikation KQW03 KQW06 KQW10 KQW20 KQW40 KQW60 KQW120
Futterpartikelgröße (mm) <3 <3 <3 <3 <3 <3 <3
Produktfeinheit (d57 μm) 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45
Produktionskapazität (kg/h) 2 - 30 30 - 200 50 - 500 100 - 1000 200 - 2500 500 - 3500 800 - 7500
Luftverbrauch (m³/min) 3 6 10 20 40 60 120
Luftdruck (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Installierte Leistung (kW) 21 42 85 147 282 415 800

Vertikaler Typ

Parameter/Spezifikation MQL03 MQL06 MQL10 MQL20 MQL40 MQL60 MQL120
Futterpartikelgröße (mm) <3 <3 <3 <3 <3 <3 <3
Produktfeinheit (d57 μm) 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45
Produktionskapazität (kg/h) 2 - 30 30 - 200 50 - 500 100 - 1000 200 - 2500 500 - 3500 800 - 7500
Luftverbrauch (m³/min) 3 6 10 20 40 60 120
Luftdruck (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Installierte Leistung (kW) 21 42 85 147 282 415 800
