Auswahlhilfe für Feinmahlmaschinen: Typen, Feinheit und Kosten pro Tonne

Wenn Sie a angeben Feinfräsmaschine Beginnen Sie mit der kürzestmöglichen Antwort: Wählen Sie den Mühlentyp nach Materialhärte und Zielpartikelgröße, vergleichen Sie dann die installierte Leistung pro Tonne, die Verschleißkosten pro Tonne und wie stabil das Produkt nach Tausenden von Betriebsstunden bleibt. Eine Mühle, die in einem Labortest das Ziel erreicht, aber nach zwei Monaten Produktionsbeginn um 15 µm außerhalb des Bereichs abweicht, ist keine Lösung, sondern ein Wartungsprojekt.

Feinmahlen bedeutet im Allgemeinen, das Material auf eine maximale Größe (d97) von etwa 10 µm bis 45 µm zu reduzieren, während Ultrafeinmahlen auf unter 10 µm geht. Für beide gilt eine Regel: Der Klassierer und nicht der Rotor entscheidet über das endgültige Pulver. Seit 2002 entwickelt und fertigt Jiangsu JND Environmental & Energy Technology Mahl-, Klassifizierungs- und Staubkontrollgeräte für die Energie-, Chemie-, Zement- und Stahlindustrie. In diesem Leitfaden geht es um Maschinentypen, passende Materialien, vergleichende Spezifikationen und die von den meisten Käufern unterschätzten Betriebskosten.

Was eine Feinfräsmaschine in der Produktionslinie leistet

Die Zerkleinerung stoppt bei Millimetern; Dort beginnt das Feinmahlen. Eine Feinmahlmaschine nimmt Futter auf, das normalerweise weniger als 10 mm beträgt, und wandelt es in ein kontrolliertes Pulver um, während ein interner oder externer Klassierer übergroße Partikel in die Mahlzone zurückführt. Der Kreislauf ist wichtiger als die einzelne Maschine, denn eine Mühle ohne wirksame Klassierung muss einen Teil des Materials übermahlen, um die Spezifikation am groben Ende zu erfüllen, und eine Übermahlung ist pure Energieverschwendung.

Die Grenzen zwischen den Stufen sind eher praktischer als theoretischer Natur. Wenn es sich bei Ihrem Produkt um einen Füllstoff mit d97 40 µm handelt, ist kein Strahlmahlen erforderlich. Wenn es sich um ein Batteriematerial mit einem d50 von 3 µm handelt, wird eine Windsichtermühle alleine Schwierigkeiten haben, dies wirtschaftlich zu erreichen.

Die wichtigsten Arten von Feinmahlmaschinen und wie sie mahlen

Vier Familien decken die meisten Feinmahlaufgaben in Mineralien, Chemikalien, Zement und Kraftwerken ab und jede hat eine andere Kostenstruktur und eine andere Toleranz für hartes, abrasives oder wärmeempfindliches Material.

Windsichtmühlen: Prallmahlen mit eingebautem Sichter

Ein Hochgeschwindigkeitsrotor, normalerweise mit Spitzengeschwindigkeiten von 80–120 m/s, schleudert Material gegen eine Verschleißauskleidung, während ein integrierter dynamischer Klassierer grobe Partikel zurück in die Mahlzone ausstößt. Typische Produkte reichen von d97 10 µm bis 45 µm, und der Trennpunkt kann durch die Klassierergeschwindigkeit angepasst werden, ohne dass die Mühle angehalten werden muss. Diese Maschinen verarbeiten mittelharte Mineralien wie Kalkstein, Calcit und Talk und sind oft die wirtschaftlichste Ein-Maschinen-Lösung.

Luftklassifizierungsmühle Produktpartikelgröße: D50 einstellbar zwischen 1,5 und 45 μm. Produkt anzeigen →

Strahlmühlen: Wirbelschicht-, Scheibenstrahl- und Dampfkinetikmühlen

Strahlmühlen beschleunigen Partikel mit Druckluft oder überhitztem Dampf, bis sie beim Aufprall zerbrechen, ohne Mahlkörper und daher nahezu ohne Verunreinigungen. Wirbelschichtstrahlmühlen und Scheibenstrahlmühlen erreichen d50-Werte von 1-5 µm, weshalb hochreine Chemikalien und Batteriematerialien auf sie angewiesen sind. Der Kompromiss besteht in der Energie: Das Mahlen mit Druckluftstrahl kann mehrere hundert kWh pro Tonne verbrauchen, während kinetische Dampfmühlen diesen Wert bei größeren Kapazitäten erheblich reduzieren.

Wirbelschichtstrahlmühle Produktpartikelgröße: D50 einstellbar zwischen 1 und 45 μm. Produktionskapazität: 0,1-10 t/h Produkt anzeigen →

Medienmühlen: Vibrations-, Rühr- und Kugelmühlenkreisläufe

Wenn das Material hart ist (Mohs 6–7 und höher) oder das Ziel unter 10 µm liegt, übernehmen Medienmühlen die Aufgabe. Vibrationsmühlen schütteln eine beladene Kammer mit Mahlkörpern mit hoher Frequenz und erreichen feine Größen bei geringerer Stellfläche als eine Kugelmühle gleicher Kapazität. Produktionslinien für Kugelmühlen und Klassierer bleiben das Arbeitspferd für große Mengen: Aufgabematerial unter 20 mm, Produkt um d97 10–45 µm und Kapazitäten von einigen Tonnen bis weit über 100 Tonnen pro Stunde.

Rotor-, Hammer- und Stiftscheibenmühlen für weicheres Futter

Für weichere oder faserige Materialien liefern Hammermühlen, Stiftscheibenmühlen und Rotormühlen zur Pulverisierung einen hohen Durchsatz bei d97 30–150 µm. Rotormühlen, die für Trocknung und Desintegration konfiguriert sind, kombinieren Mahlen mit Feuchtigkeitsentfernung, was hilfreich ist, wenn Oberflächenfeuchtigkeit sonst den Klassierer verstopfen würde.

Passen Sie die Mühle an Ihr Material an

Die Mühlenauswahl schlägt meistens fehl, weil eine Materialeigenschaft ignoriert wurde. Fünf Fragen klären die meisten Fälle:

• Härte (Mohs). Unter 3–4 reicht in der Regel eine Windsichter- oder Rotormühle aus; über 6 planen Sie Medienmühlen oder mit Keramik ausgekleidete Kreisläufe ein.
• Feuchtigkeit zuführen. Oberhalb von 2–3 % Oberflächenfeuchtigkeit beginnen Klassierer zu verstopfen. Fügen Sie daher einen Trocknungsschritt hinzu oder wählen Sie eine Mühle, die trocknet, während sie mahlt.
• Zielpartikelgröße. d97 45 µm und d50 3 µm sind unterschiedliche Projekte mit unterschiedlichen Kapital- und Energiekosten.
• Kontaminationstoleranz. Für Pigmente, Lebensmittelzusatzstoffe und Batteriematerialien sind in der Regel Strahlmühlen oder keramikbeschichtete Medien erforderlich.
• Abrasivität. Stark abrasives Futter verschleißt die Rotorspitzen schnell. Wählen Sie daher Wolframkarbid oder Keramik, wenn es darauf ankommt.

Als Faustregel gilt: Passen Sie die Mühle an den härtesten und nassesten Zustand an, den Sie im Normalbetrieb erwarten, und nicht an die beste Probe, die Ihr Lieferant erhält.

Warum eine Mühle und ein Sichter mit geschlossenem Kreislauf das härtere Mahlen übertrifft

Viele Anlagen versuchen, eine feinere Spezifikation zu erreichen, indem sie die Zufuhr verlangsamen oder die Mühle länger laufen lassen. Dieser Ansatz erhöht normalerweise die spezifische Energie um 20–40 % und erzeugt immer noch ein instabiles Produkt. Die bessere Lösung ist ein geschlossener Kreislauf, bei dem der Trennpunkt des Klassierers durch die Spezifikation festgelegt wird und die grobe Fraktion zur Mühle zurückgeführt wird.

Eine Kugelmühlen- und Klassierer-Produktionslinie zeigt die Logik deutlich: Die Mühle führt die Reduzierung der Schüttgutgröße durch, der Klassierer übernimmt die Verantwortung für die endgültige Partikelgrößenverteilung und eine Umlauflast von 200–300 % sorgt dafür, dass die Mühle voll ist, ohne dass es zu einer Übermahlung kommt. Da der Klassierer unabhängig eingestellt werden kann, können Sie von d97 45 µm auf d97 20 µm wechseln, indem Sie Parameter ändern, anstatt die Anlage umzubauen.

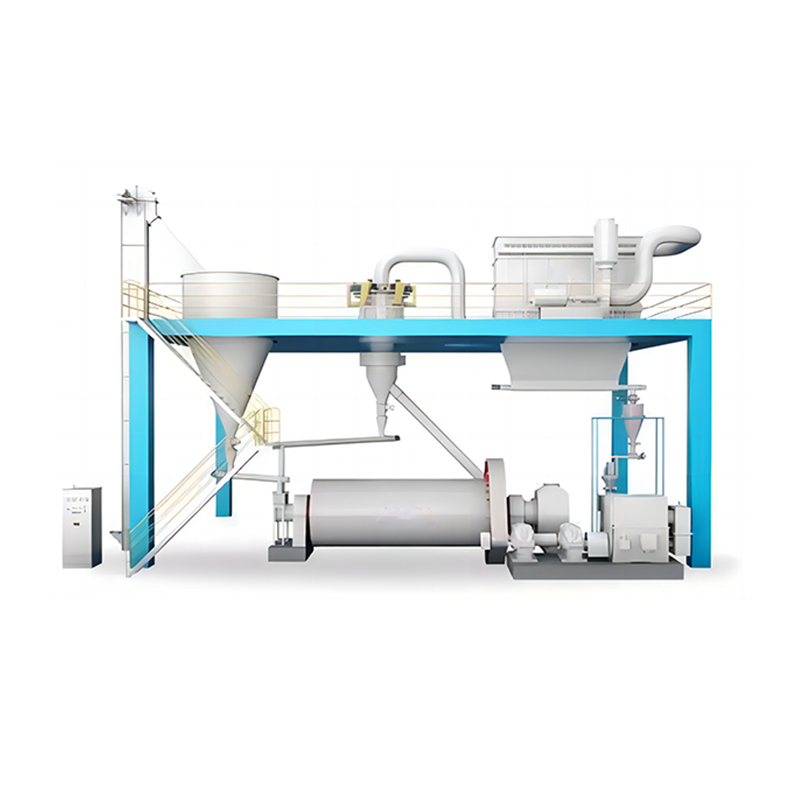

Produktionslinie für Kugelmühle und Klassierer Produktpartikelgröße: D50 reicht von 1 bis 45 μm. Produkt anzeigen →

Zwei Zahlen zeigen, ob ein Kreislauf gut aufeinander abgestimmt ist: die Umlauflast, bei der zu wenig die Mühle verhungert und zu viel Schleifenenergie erzeugt, und die Menge des fertigen Materials, das mit dem groben Rücklaufstrom austritt.

Spezifikationen, die über Ihre Kapitalrendite entscheiden

Zitate sind selten Zeile für Zeile vergleichbar. Durch die Normalisierung der Kennzahlen pro Tonne Fertigpulver wird die meiste Verwirrung beseitigt.

Fragen Sie nach garantierten Werten, die an eine definierte Testmethode, wie z. B. Laserbeugung mit Trockendispersion, sowie an eine angegebene Futtergröße und Feuchtigkeit gebunden sind. Eine Feinheitsgarantie ohne diese Bedingungen ist keine Garantie.

Energie, Verschleißteile und Wartung: die tatsächlichen Kosten pro Tonne

Bei den meisten Feinmahlanlagen entfallen 40–70 % der Betriebskosten auf Strom, 10–25 % auf Verschleißteile und der Rest auf Arbeitskosten. Dieses Verhältnis erklärt, warum eine billigere Mühle mit einem Grobkornklassierer oft teurer ist: Übermäßiges Mahlen kann dazu führen 15-25 kWh pro Tonne fertiges Pulver.

Die Lebensdauer von Verschleißteilen hängt stark von der Abrasivität ab. Bei mittelharten Mineralien halten Rotorspitzen und Sichterblätter mit hohem Chromgehalt in der Regel 3–12 Monate; B. auf Quarz oder Schlacke, planen Sie kürzere Intervalle ein und halten Sie einen Ersatzsatz vor Ort bereit. Der Austausch von Messern und Linern dauert in der Regel eine Schicht, wenn die Maschine für einen guten Zugang ausgelegt ist. Stellen Sie daher sicher, dass sich die Mahlkammer öffnet, ohne den Antriebsstrang zu demontieren.

Prüfung, Inbetriebnahme und Staubsicherheit

Bevor Sie Kapital binden, führen Sie einen Probentest mit 20–50 kg Ihres eigenen Materials durch, nicht mit einer Referenzprobe aus einem anderen Werk. Ein praktisches Testprotokoll sieht so aus:

1. Senden Sie eine repräsentative Probe mit aufgezeichnetem Feuchtigkeitsgehalt und Herkunft.
2. Fordern Sie mindestens drei Testpunkte rund um die Zielfeinheit mit gemessener spezifischer Energie an.
3. Überprüfen Sie die Partikelgrößenverteilung durch Laserbeugung und prüfen Sie auf Agglomeration oder Sichterbelag.
4. Zeichnen Sie den Temperaturanstieg und jede Änderung der Produktfarbe oder -chemie auf.
5. Bestätigen Sie die Garantiebedingungen: Futtergröße, Futterfeuchtigkeit und Messmethode.

Die Inbetriebnahme folgt der gleichen Disziplin. Beschicken Sie die Mühle gleichmäßig, stellen Sie den Sichter auf die Spezifikation statt auf den feinstmöglichen Schnitt ein und schließen Sie den Staubabscheider an, bevor die erste Tonne gemahlen ist. Feine Pulver verhalten sich wie Flüssigkeiten; Ist das Auffangsystem zu klein, landet das Produkt auf dem Boden und in den Filterbeuteln statt im Silo. Besprechen Sie bei brennbaren Stäuben vor der Inbetriebnahme mit Ihrem Sicherheitsteam die Optionen für Entlüftung, Erdung und Inertgas.

Feinmahlprämienzubereitung. Legen Sie die Spezifikation fest, passen Sie die Maschine an das Material an und vergleichen Sie Energie- und Verschleißkosten pro Tonne anstelle der Motorgröße. Das ist der Unterschied zwischen einer Mühle, die sich amortisiert, und einer, die ständig in Ihrem Wartungsbudget auftaucht.
